Alimentation électrique pour Telraam S2 Outdoor

Pour alimenter correctement et en toute sécurité votre Telraam S2 Outdoor, il est important de connaître la version matérielle que vous utilisez. Ce guide explique les exigences d'alimentation pour les deux versions d'appareils et propose des exemples de sources d'alimentation adaptées.

Alimentation électrique

Chaque Telraam S2 Outdoor est livré avec un câble prémonté et une boîte de connexion pour une connexion étanche. Le type d'entrée d'alimentation dépend de la version de l'appareil :

Version finale (lancée en avril 2025) : Entrée USB-C (5V)
Version pilote (année 2024) : Entrée jack DC (12–24V DC)

⚠️ Avertissement : Si vous utilisez une batterie externe (ex : batterie de voiture ou bricolage), notez que le Telraam S2 Outdoor ne dispose pas de protection automatique contre la décharge. Utilisez toujours une source d’alimentation sûre et régulée pour éviter d’endommager l’appareil.

⚠️ Avertissement : Connectez uniquement à des sources de tension correctes. Une mauvaise tension peut endommager définitivement l'appareil.

Version finale (avril 2025)

Le nouveau Telraam S2 Outdoor dispose d'un connecteur USB-C femelle dans la boîte de connexion, ce qui simplifie l'alimentation.

Exigences d'alimentation

Tension d'entrée : 5V
Connecteur : USB-C
Consommation : ~1W (0,2A)
Recommandé : Source d’alimentation d’au moins 0,5A pour une meilleure stabilité
Sources compatibles : Toute alimentation USB-C conforme aux spécifications (panneau solaire, batterie externe, adaptateur secteur, etc.).

Comment connecter

Ouvrez la boîte de connexion en dévissant les deux extrémités et la troisième partie (repère en caoutchouc rouge).
Passez votre câble USB-C mâle à travers les écrous et joints.
Branchez-le au connecteur USB-C femelle.
Refermez soigneusement pour assurer l'étanchéité.


Version pilote (année 2024)

Exigences d'alimentation

Tension d'entrée : 12–24V DC
Connecteur : Jack DC (5,5 x 2,1 mm)
Sources compatibles : Adaptateur AC/DC (12V ou 24V), batterie avec sortie DC régulée, systèmes solaires compatibles DC

Comment connecter

Passez le jack DC mâle de votre source à travers les joints de la boîte de connexion.
Branchez-le au connecteur femelle à l’intérieur.
Vissez bien pour assurer l'étanchéité.

Sources d’alimentation

L'installation et l’alimentation sont sous la responsabilité du client. Voici quelques suggestions générales.

Option 1 : Source locale

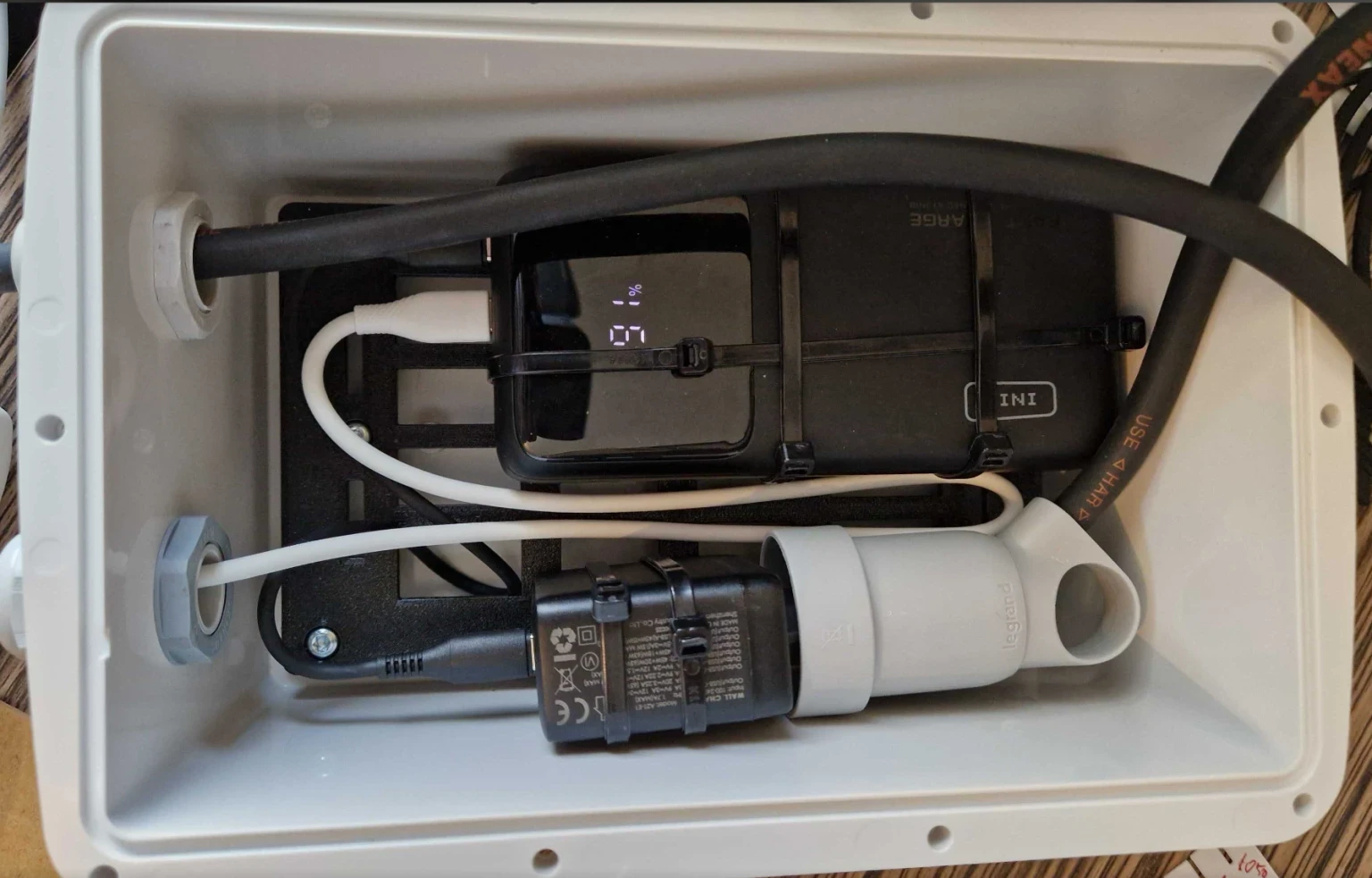

Alimentation à partir d'une source proche telle qu'une infrastructure d'éclairage existante (par exemple, des lampadaires), des batteries externes, ... Assurer la compatibilité avec le connecteur jack pour la première version, ou USB-c pour la deuxième version.

Nous ne proposons pas actuellement de solution prête à l'emploi pour les batteries 12V ou 24V (voiture) avec la deuxième version de la Telraam S2 Outdoor. Cependant, c'est possible - vous aurez juste besoin d'un peu d'esprit de bricolage et des bons composants :

Utilisez un convertisseur DC-DC pour passer de 12V/24V à 5V USB-C. (example).
Combinez idéalement avec un protecteur de batterie. Exemple: the Victron Energy BatteryProtect 12/24 Volt 65 amp.

Option 2 : Kit solaire

Pour les installations Telraam S2 Outdoor sans accès à l'électricité locale, une installation solaire est une excellente option - à condition qu'elle soit dimensionnée correctement en fonction de votre emplacement et de l'ensoleillement disponible. Pour les clients en Belgique, nous proposons des kits de batteries solaires pré-testés en tant qu'option supplémentaire (disponible à un coût additionnel). Pour les clients situés en dehors de la Belgique, nous recommandons de calculer les exigences du kit solaire (voir plus d'informations ci-dessous). En fonction du résultat, vous pouvez commander vous-même le même kit solaire-batterie que nous fournissons en Belgique (TecDeft 60W Solar Panel Kits 5V/12V). Ce kit solaire est livré avec un câble USB-C et fournit une sortie régulière de 5V, ce qui les rend plug-and-play avec la 2e version de notre Telraam S2 Outdoor.

⚙️ Quelles sont les exigences pour le kit solaire?

La taille idéale du panneau solaire et de la batterie dépend de deux facteurs:

Votre tolérance aux interruptions (dans quelle mesure acceptez-vous que l’appareil soit parfois hors ligne?)
Votre emplacement géographique (l’ensoleillement et donc le rendement des panneaux solaires varient selon la région)

Pour déterminer le bon équilibre selon vos besoins, nous vous recommandons d’utiliser cet outil de simulation gratuit de la Commission européenne: 🔗 PVGIS Solar Simulation Tool

ou scannez 032025-Installation-manual-Telraam-S2-Outdoor-(2).png

Comment utiliser l’outil:

Sélectionnez l’emplacement de votre installation sur la carte.
Saisissez la valeur en watt-crête de votre panneau solaire (par ex. 20 W, 30 W…).
Indiquez la capacité de la batterie (en Wh).
Entrez la consommation électrique de l’appareil.
Telraam consomme environ 1 W, soit environ 24 Wh par jour.
Lancez la simulation.

L’outil estimera le pourcentage de jours pendant lesquels l’appareil pourrait être hors ligne en raison d’une alimentation insuffisante.


🛠️ Conseils d’installation:

Installez le panneau photovoltaïque orienté entre le sud-est et le sud-ouest.
Assurez-vous qu’aucune ombre ou obstruction ne gêne (p. ex. arbres, bâtiments, oiseaux… même les plus têtus!).
Suivez le manuel du kit solaire pour un montage correct.

Résumé

L’alimentation électrique diffère entre la première et la deuxième version du Telraam S2 Outdoor:
- Version 1: entrée d’alimentation 12–24 V DC via un connecteur standard à barillet 5,5 × 2,1 mm, boîtier de jonction inclus.
- Version 2: entrée d’alimentation 5 V via USB-C (connecteur femelle).
Les clients Telraam en Belgique peuvent demander un kit solaire (coût supplémentaire).
L’installation de la source d’alimentation est de votre responsabilité: planifiez en conséquence!
