Directives d’installation pour Telraam S2 Outdoor

Pourquoi c'est important

Pour collecter des données de circulation précises et fiables, votre Telraam S2 Outdoor doit être installé au bon endroit. Un emplacement mal choisi peut entraîner des objets manqués ou mal classifiés.

Ce guide vous aide à choisir l'emplacement d'installation optimal en abordant des aspects clés tels que la hauteur, l'angle et la distance idéaux par rapport à la zone que vous souhaitez surveiller.

Exigences d'emplacement et d'installation

1️⃣  Vue dégagée, sans obstruction
Pas d'arbres, de buissons, de banderoles ou de panneaux sur le chemin. L'appareil a besoin d'une ligne de vue claire sur toute la zone que vous souhaitez surveiller.

2️⃣  Pas d'intersections en vue
Évitez d'orienter le Telraam vers des carrefours ou des intersections.

3️⃣  Perpendiculaire
L'appareil doit faire face à la rue directement — pas en biais. Les objets doivent se déplacer de gauche à droite (ou inversement) dans le champ de vision.

4️⃣  Ciel dégagé si alimenté par panneau solaire
Utilisez un kit batterie solaire ? Assurez-vous qu'aucun bâtiment ni arbre ne fasse de l'ombre sur le panneau.

5️⃣  Hauteur minimale – 3 mètres
L'appareil doit être installé à au moins 3 mètres du sol pour capturer un champ de vision large et précis et pour éviter les risques de vandalisme.

6️⃣  Distance par rapport à la zone d'intérêt – au moins 1/6 de la hauteur
Le Telraam S2 Outdoor ne peut pas voir directement en dessous de lui, il a un angle mort de 10°. Ne le placez donc pas trop près de la zone que vous voulez surveiller.
Exemple : installé à 3 mètres de hauteur, gardez au moins 0,5 mètre de recul par rapport au début de la zone surveillée.

7️⃣  Distance maximale
30 mètres jusqu'au trottoir le plus éloigné (si vous comptez les piétons).
50 mètres jusqu'à la voie de circulation la plus éloignée (si vous ne comptez pas les piétons).

8️⃣  Angle de vue correct
Visez un angle de 45° vers le centre de la zone à surveiller. Un angle entre 30° et 60° est acceptable.

9️⃣  Connectivité réseau mobile
Le Telraam S2 utilise une carte SIM, donc une connectivité au réseau mobile est nécessaire.

⚠️ Important : Avant l'installation, vérifiez toujours les règlements locaux concernant l'utilisation de l'espace public et des infrastructures.


Calculez votre distance et hauteur idéales spécifiques

Pour obtenir les meilleures données possibles, votre Telraam doit idéalement observer le centre de la zone surveillée (par exemple : trottoir + piste cyclable + route) avec un angle de 45° vers le bas. Cela garantit que les objets restent bien dans le champ de vision de l'appareil, en évitant son angle mort.


Cet angle de 45° est atteint lorsque la hauteur d'installation correspond à la distance horizontale vers le centre de votre zone d'observation.
Si cette hauteur est irréalisable en fonction de l'infrastructure disponible, toute hauteur permettant un angle de vue central compris entre 30° et 60° est acceptable. Nous recommandons une hauteur minimale de 3 mètres pour éviter le vandalisme.

L'appareil a un angle mort s'étendant à environ 10° en dessous de lui, il ne peut donc pas compter les objets directement en dessous.
Cette distance de l'angle mort est d'environ 0,5 mètre pour une installation à 3 mètres de hauteur, et d'environ 1,75 mètre à 10 mètres de hauteur. Cela doit être pris en compte lors du choix de la distance par rapport au bord de la zone surveillée.

Le réglage de la région d'intérêt (ROI) lors de l'enregistrement du capteur Telraam installé permettra d'affiner la zone de surveillance, mais les lignes directrices concernant la définition de la distance et de la hauteur doivent toujours être respectées.

⚠️ Attention : Un mauvais placement nuit à la précision du comptage

Installer votre Telraam S2 Outdoor trop bas, trop haut, trop proche ou trop éloigné de la zone surveillée peut sérieusement affecter la qualité des données. Voici comment :

  • Trop bas
    L'angle de vue devient plus raide que 60°, augmentant les risques que les objets se cachent les uns les autres ou apparaissent trop proches pour être pleinement visibles. Cela entraîne des erreurs de comptage ou des objets manqués.

  • Trop haut
    Des angles plus aigus que 30° peuvent rendre les piétons et les cyclistes trop petits, réduisant la précision de leur détection.

  • Trop loin
    Plus l'appareil est éloigné, plus les piétons et les cyclistes paraissent petits. Cela diminue la précision du comptage pour ces modes de transport.

  • Trop proche
    La zone surveillée peut se trouver (en partie) dans l'angle mort du Telraam (la zone directement sous le capteur), entraînant la perte de ces objets.

Un exemple pratique

🛣️ Scénario
Vous souhaitez surveiller une zone de 10 mètres de large (trottoir + piste cyclable + route).
Votre poteau est à 2 mètres du bord de cette zone.


📐 Étape par étape

  1. Centre de la zone = 5 mètres

  2. Distance horizontale entre le poteau et le centre = 2 + 5 = 7 mètres

  3. Hauteur d'installation idéale = 7 mètres pour un angle de 45°
    Remarque : une hauteur de 12 mètres donnerait un angle plus raide de 60° (angle maximal acceptable) et 4 mètres donneraient un angle plus faible de 30° (angle minimal acceptable).

  4. À 7 mètres de hauteur, l'angle mort = ~1,23 mètre → bien derrière le début de votre zone d'observation

  5. Bord le plus éloigné = 2 + 10 = 12 mètres → largement dans la portée maximale

    ==> Installation parfaite : bon angle, angle mort minimal et couverture précise.

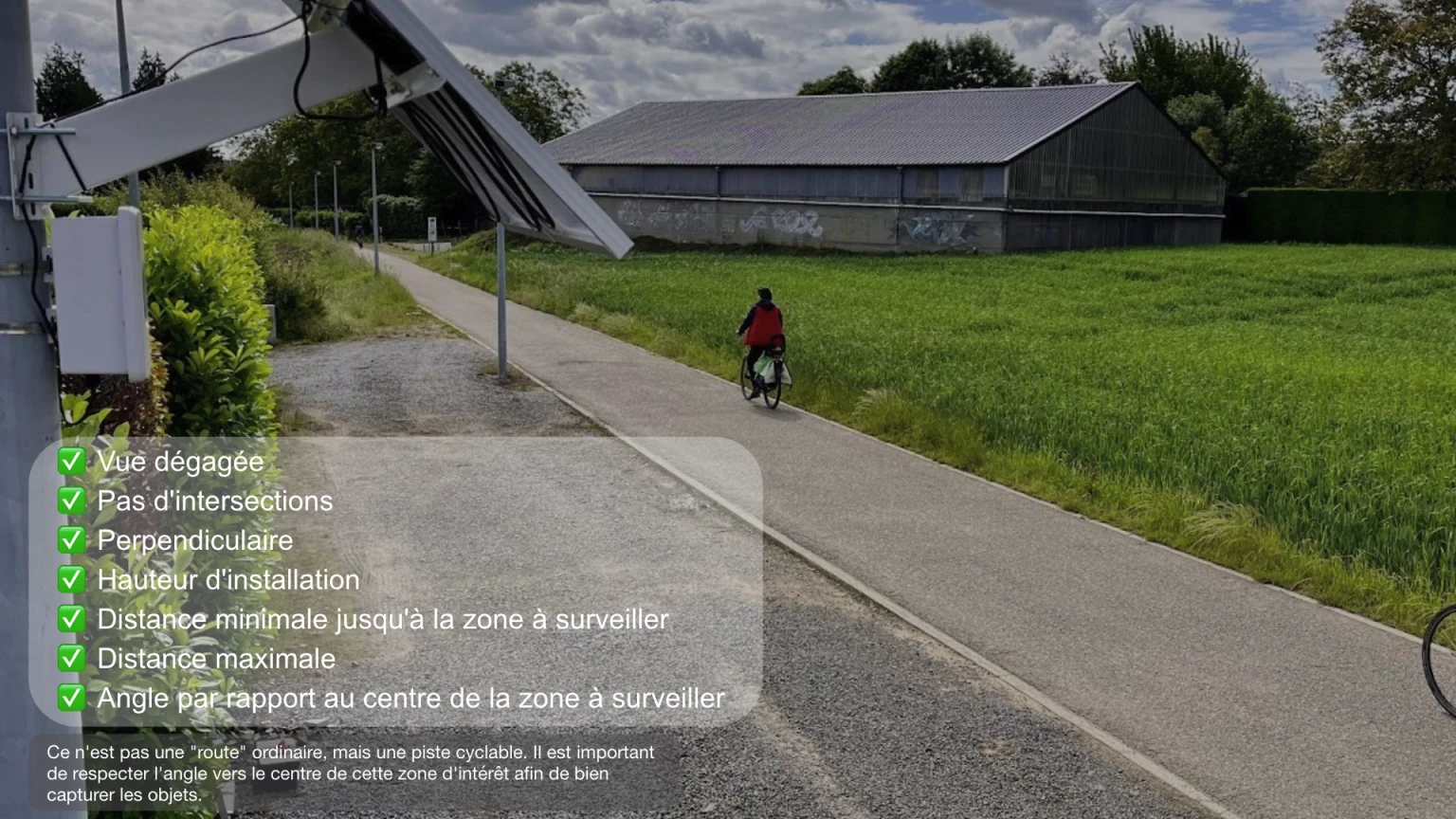

Exemples
